  产品介绍:

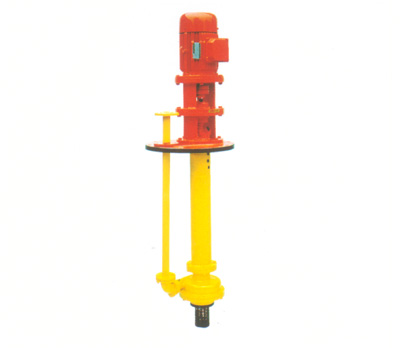

产品名称:FY型浓硫酸液下泵

FY型浓硫酸液下泵

一、FY型浓硫酸液下泵的概述

FY型浓硫酸液下泵是本单位在传统耐腐蚀液下泵基础上,融合瑞士苏尔寿公司同类产品的先进技术,经改进设计而生产的新型泵;该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮,使泵高效节能、无泄漏、寿命特长,从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。FY型浓硫酸液下泵是输送浓硫酸理想产品。


二、FY型浓硫酸液下泵的型号说明

FY型浓硫酸液下泵的型号说明
材料
HT200
1Cr18Ni9Ti
Cr18Ni12Mo2Ti
叶轮
离心式双平衡叶轮
开式双平衡叶轮
代号
T
B
M
代号
L
K

三、FY型浓硫酸液下泵的特点:

1.FY型浓硫酸液下泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积.从而降低了基建投入。
2.FY型浓硫酸液下泵取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。
3.FY型浓硫酸液下泵采用独特的离心式双平衡叶轮,供输送不含固体颗粒等清洁的介质,振动噪音特低,效率高;采用开式双平衡叶轮,耐腐蚀泵供输送不清洁带有固体颗粒及短纤维的液体、运行平稳、不堵塞。

四、FY型浓硫酸液下泵的使用条件:

1.FY型浓硫酸液下泵被输送介质温度为-20-140℃。
2.铸铁材质的泵,介质PH值在5—9范围内。
3.采用开式叶轮的泵,被输送液体中含有的固体颗粒直径以不超过泵吸人口直径30%为宜。

五、SY型玻璃钢液下泵的能参数:

型号
出口直径mm
流量
扬程m
转数r/min
功率kw
液下长度m
m3/h
L/S
轴功率
电机功率
25FY-16
25
3.6
1
16
2900
0.713
1.5
0.5-2.5
25FY-16A
25
3.27
0.91
13
2900
0.713
1.5
0.5-2.5
25FY-25
25
3.6
1
25
2900
1.16
2.2
0.5-2.5
25FY-25A
25
3.27
0.91
20
2900
1.16
2.2
0.5-2.5
25FY-41
25
3.6
1
41
2900
2.51
4
0.5-2.5
25FY-41A
25
3.27
0.91
33
2900
2.51
3
0.5-2.5
40FY-16
32
7.2
2
16
2900
0.78
2.2
0.5-2.5
40FY-16A
32
6.55
1.82
13
2900
0.78
1.5
0.5-2.5
40FY-26
32
7.2
2
26
2900
1.45
3
0.5-2.5
40FY-26A
32
6.55
1.82
21
2900
1.45
3
0.5-2.5
40FY-40
32
7.2
2
40
2900
2.53
5.5
0.5-2.5
40FY-40A
32
6.55
1.82
32
2900
2.53
5.5
0.5-2.5
50FY-16
40
14.4
4
16
2900
1.18
3
0.5-2.5
50FY-16A
40
13.1
3.64
13
2900
1.18
3
0.5-2.5
50FY-25
40
14.4
4
25
2900
1.96
5.5
0.5-2.5
50FY-25A
40
13.1
3.64
20
2900
1.96
3
0.5-2.5
50FY-40
40
14.4
4
40
2900
3.73
7.5
0.5-2.5
50FY-40A
40
13.1
3.64
33
2900
3.73
5.5
0.5-2.5
65FY-16
50
28.8
8
16
2900
2.16
4
0.75-2.5
65FY-16A
50
26.2
7.28
13
2900
2.16
3
0.75-2.5
65FY-25
50
28.8
8
25
2900
3.56
5.5
0.75-2.5
65FY-25A
50
26.2
7.28
21
2900
3.56
5.5
0.75-2.5
65FY-40
50
28.8
8
40
2900
6.04
11
0.75-2.5
65FY-40A
50
26.2
7.28
33
2900
6.04
11
0.75-2.5
80FY-15
65
54
15
15
2900
3.34
7.5
1-2.5
80FY-15A
65
49.1
13.65
12
2900
3.34
7.5
1-2.5
80FY-24
65
54
15
24
2900
5.43
11
1-2.5
80FY-24A
65
49.1
13.65
20
2900
5.43
11
1-2.5
80FY-38
65
54
15
38
2900
9.64
18.5
1-2.5
80FY-38A
65
49.1
13.65
31
2900
9.64
15
1-2.5
100FY-23
80
100.8
28
23
2900
9.25
18.5
1-2.5
100FY-23A
80
91.8
25.5
18
2900
9.25
15
1-2.5
100FY-37
80
100.8
28
37
2900
14.73
22
1-2.5
100FY-37A
80
91.8
25.5
31
2900
14.73
22
1-2.5


六、FY型浓硫酸液下泵的安装尺寸:

FY型浓硫酸液下泵的安装尺寸
型号
W
M
H
D
D0
n-m
A
B
A1
B1
A2
B2
n1-m1
Dg
D1
D01
n2-2m
25-16
420
195
205
560
510
8-?18
600
400
510
350
170
160
10-?18
25
115
85
4-?14
25-25
420
195
205
560
510
8-?18
600
400
510
350
170
160
10-?18
25
115
85
4-?14
25-41
420
195
205
560
510
8-?18
600
400
510
350
170
160
10-?18
25
115
85
4-?14
40-16
420
195
205
560
510
8-?18
600
400
510
350
170
160
10-?18
32
140
100
4-?18
40-26
420
195
205
560
510
8-?18
600
400
510
350
170
160
10-?18
32
140
100
4-?18
40-40
420
225
205
560
510
8-?18
600
400
510
350
170
160
10-?18
32
140
100
4-?18
50-16
420
205
205
560
510
8-?18
600
400
510
350
170
160
10-?18
40
150
110
4-?18
50-25
420
205
205
560
510
8-?18
600
400
510
350
170
160
10-?18
40
150
110
4-?18
50-40
420
225
205
560
510
8-?18
600
400
510
350
170
160
10-?18
40
150
110
4-?18
65-16
550
310
250
700
650
12-?18
750
450
660
360
220
180
10-?18
50
165
125
4-?18
65-25
550
310
250
700
650
12-?18
750
450
660
360
220
180
10-?18
50
165
125
4-?18
65-40
550
310
250
700
650
12-?18
750
450
660
360
220
180
10-?18
50
165
125
4-?18
80-15
550
310
270
700
650
12-?18
750
450
660
360
220
180
10-?18
65
185
145
4-?18
80-24
550
310
270
700
650
12-?18
750
450
660
360
220
180
10-?18
65
185
145
4-?18
80-38
550
310
270
700
650
12-?18
750
450
660
360
220
180
10-?18
65
185
145
4-?18
100-23
550
310
275
700
650
12-?18
750
450
660
360
220
180
10-?18
80
200
160
8-?18
100-37
550
310
275
700
650
12-?18
750
450
660
360
220
180
10-?18
80
200
160
8-?18

七、FY型浓硫酸液下泵的使用注意事项

拆卸与装配
(1)如更换或检查叶轮,可关闭出口阀门,卸去法兰连接螺栓和底板连接螺栓,用起重工具将泵吊出容器。
(2)将底板垂在支架上,卸去泵体的所有螺栓,取出泵盖和叶轮螺母,用双锤轻击泵体,即可卸下叶轮。
(3)对更换滚动轴承或填料,则底板不动,只要卸去电机及相应支架,卸去泵联轴器、压盖、圆螺母,取出轴承体。要更换填料,先取出填料压盖,再取出要更换的填料。
(4)装配与拆卸的次序相反,一定要注意轴上配件的同心度。
安装、使用、维修
l、泵组装后,盘动联轴器,看是否转动灵活。检查是否有金属磨擦声,各部件螺母是否旋紧。
2、检查泵轴和电机轴的同心度,两联轴器外圆左右差数不得超过0.1mm,两联轴器端面间隙保持1~2.5mm。
3、泵的吸入口到容器底部之间距离为2~3倍吸人口径,泵体距器壁大于口径的2.5倍。
4、泵的出液管路,应另设支架支撑,其重量不允许支撑在泵上。
5、检查电机的旋转方向,使泵的旋转方向符合指示方向。
6、关闭出口管路上的闸阀及压力表接通冷却水管。
7、起动电机,开压力表,慢慢开启出口管闸阀到需要的位置投入正常运转。
8、经常检查泵和电机的情况,轴承温升不应超过75℃,轴承盒内应加足够黄油。

八、FY型浓硫酸液下泵的故障与排除

故障
原因
排除方法
打不出液体
(1)电机转向不对
(2)液体未浸没叶轮中心线
(1)调整方向
(2)调整浸没高度
流量不足
(1)叶轮腐蚀磨损严重
(2)转速不足
(3)开式叶轮轴向间隙过大
(4)吸入或出口部分堵塞
(1)更换叶轮
(2)提高转速
(3)重新调整间隙
(4)清除淤塞部分
扬程不足
(1)输送液体中含有气体
(2)叶轮被严重腐蚀
(3)转速不足
(1)降低液体温度排气
(2)更换叶轮
(3)提高转速
功率过大
(1)流量超过使用范围
(2)介质比重过大
(3)发生机械磨擦
(4)填料压得太紧
(1)调整泵流量到使用范围
(2)更换较大功率电机
(3)调整或更换磨擦部件
(4)旋松填料压盖
轴承发热
(1)泵轴与电机轴不同心
(2)轴承盒内缺油或油变质
(1)调整同心
(2)加油或换油
杂声或振动
(1)泵轴与电机轴不同心
(2)输送液体中含有气体
(3)转子不平衡
(4)螺母有松动现象
(5)轴套与衬套磨损过大
(1)调整同心
(2)降低液体温度排气
(3)更换零件
(4)拧紫各部位螺母
(5)更换衬套、调整轴同心



同类产品:

SY型玻璃钢液下泵WSY型玻璃钢液下泵FSY型玻璃钢液下泵FYS型耐腐蚀液下泵FY浓硫酸液下泵FYH氟塑料液下泵,,FYW不锈钢化工液下泵FYUB系列工程塑料悬臂液下泵FYUA系列工程塑料料浆液下泵 FYU系列工程塑料清液液下泵

大类产品:

化工泵系列玻璃钢泵系列磁力泵系列离心泵系列自吸泵系列液下泵系列砂浆泵系列碱液泵系列稀酸泵系列浓酸泵系列高温泵系列阀门系列

FY型浓硫酸液下泵的订货须知:

一、请提供以下详细数据:①FY型浓硫酸液下泵的产品名称与型号②FY型浓硫酸液下泵的口径(mm)③FY型浓硫酸液下泵的扬程(m)④FY型浓硫酸液下泵的流量⑤FY型浓硫酸液下泵的电机功率(KW)⑥FY型浓硫酸液下泵的转速(r/min)⑦FY型浓硫酸液下泵的电压〔V〕⑧FY型浓硫酸液下泵的吸程(m)⑨FY型浓硫酸液下泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的FY型浓硫酸液下泵的产品型号,请按FY型浓硫酸液下泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。
四、我公司服务电话:400-6064-114

感谢您访问我公司的网站【http://www.shhgb.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

产品相关关键字:FY型浓硫酸液下泵FY型液下泵浓硫酸液下泵
