一、ZBF型自吸式磁力泵的概述：
ZBF型自吸式塑料磁力传动离心泵简称（自吸塑料磁力泵）是结合新型纳米材料、自吸结构和磁力传动技术，并经过公司技术人员反复研究试验而成功的高新技术产品，具有自吸性能、耐腐蚀、无泄漏等优点。
二、ZBF型自吸式磁力泵的特点：
1、ZBF型自吸式磁力泵以静密封取代动密封，使磁力泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，高强度的增强聚丙稀、四氟合金、氮化硅，碳石墨，钢玉陶磁，作为制造材料，并采用不锈钢的连接架，为客户解决了老为环境空气腐蚀而经常更换联接架而烦恼。
2、即有ZBF型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，具备了自吸性能好，自吸 时间短，效率高，并能在无液的情况下而空载运转，自吸高度4米，因此它具有良好的抗腐蚀性能，并可以使输送介质免受污染
ZBF型自吸式磁力泵过流部件材质：PP（增强聚丙烯）、PVF2（聚偏二氟乙烯）
ZBF型自吸式磁力泵联接方式：丝口、软管、活接、法兰
流量Q：1.5～60m3/h
扬程H：8～32m
功率N：0.37～15kw
介质温度(t)：0～60℃
三、ZBF型自吸式磁力泵的工作原理：
ZBF型自吸式磁力泵采用外混式轴向回水结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气排净，使泵内形成一定的真空度，达到自吸的作用。
四、ZBF型自吸式磁力泵的型号意义：

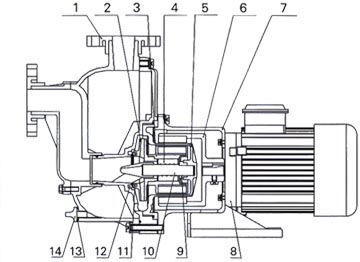

五、ZBF型自吸式磁力泵的产品结构：
1 |
泵体 |
增强聚丙烯 |
8 |
电机 |
Y2或YB2 |
2 |
叶轮 |
增强聚丙烯 |
9 |
止推环 |
氮化硅 |
3 |
内磁钢总成 |
铁氧体 |
10 |
泵轴 |
氮化硅 |
4 |
轴套 |
碳石墨 |
11 |
动环 |
填充四氟 |
5 |
隔离套 |
增强聚丙烯 |
12 |
静环 |
氮化硅 |
6 |
外磁钢总成 |
铁氧体 |
13 |
密封圈 |
氟橡胶 |
7 |
联接架 |
HT200 |
14 |
排水螺栓 |
增强聚丙烯 |
六、ZBF型自吸式磁力泵的性能参数表：
型 号 |
口径 |
流量
(m3/h) |
扬程
（m） |
吸程
（m） |
电机功率
（kw） |
转动
（r/min） |
电压
（V） |
进口 |
出口 |
ZBF20-15-85 |
20 |
15 |
1.5 |
8 |
3.5 |
0.37 |
2900 |
380 |
ZBF20-15-105 |
20 |
15 |
1.5 |
12.5 |
3.5 |
0.55 |
2900 |
380 |
ZBF20-20-85 |
20 |
20 |
2 |
8 |
4.0 |
0.37 |
2900 |
380 |
ZBF20-20-105 |
20 |
20 |
2 |
12.5 |
4.0 |
0.55 |
2900 |
380 |
ZBF32-25-105 |
32 |
25 |
3.2 |
12.5 |
4.0 |
1.1 |
2900 |
380 |
ZBF32-25-125 |
32 |
25 |
3.2 |
20 |
4.0 |
1.5 |
2900 |
380 |
ZBF32-25-160 |
32 |
25 |
3.2 |
32 |
4.0 |
2.2 |
2900 |
380 |
ZBF32-32-105 |
32 |
32 |
4.5 |
12.5 |
4.0 |
1.1 |
2900 |
380 |
ZBF32-32-125 |
32 |
32 |
4.5 |
20 |
4.0 |
1.5 |
2900 |
380 |
ZBF32-32-160 |
32 |
32 |
4.5 |
32 |
4.0 |
2.2 |
2900 |
380 |
ZBF40-32-105 |
40 |
32 |
6.3 |
12.5 |
4.5 |
1.5 |
2900 |
380 |
ZBF40-32-125 |
40 |
32 |
6.3 |
20 |
4.5 |
2.2 |
2900 |
380 |
ZBF40-32-160 |
40 |
32 |
6.3 |
32 |
4.5 |
3 |
2900 |
380 |
ZBF40-40-105 |
40 |
40 |
8 |
12.5 |
4.5 |
1.5 |
2900 |
380 |
ZBF40-40-125 |
40 |
40 |
8 |
20 |
4.5 |
2.2 |
2900 |
380 |
ZBF40-40-160 |
40 |
40 |
8 |
32 |
4.5 |
3 |
2900 |
380 |
ZBF50-40-125 |
50 |
40 |
12.5 |
20 |
4.5 |
3 |
2900 |
380 |
ZBF50-40-160 |
50 |
40 |
12.5 |
32 |
4.5 |
4 |
2900 |
380 |
ZBF50-50-125 |
50 |
50 |
15 |
20 |
4.0 |
3 |
2900 |
380 |
ZBF50-50-160 |
50 |
50 |
15 |
32 |
4.0 |
4 |
2900 |
380 |
ZBF65-50-125 |
65 |
50 |
25 |
20 |
4.0 |
5.5 |
2900 |
380 |
ZBF65-50-160 |
65 |
50 |
25 |
32 |
4.0 |
7.5 |
2900 |
380 |
ZBF65-65-125 |
65 |
65 |
30 |
20 |
4.0 |
5.5 |
2900 |
380 |
ZBF65-65-160 |
65 |
65 |
30 |
32 |
4.0 |
7.5 |
2900 |
380 |
ZBF80-65-125 |
80 |
65 |
50 |
20 |
4.0 |
11 |
2900 |
380 |
ZBF80-65-160 |
80 |
65 |
50 |
32 |
4.0 |
15 |
2900 |
380 |
ZBF80-80-125 |
80 |
80 |
60 |
20 |
4.0 |
11 |
2900 |
380 |
ZBF80-80-160 |
80 |
80 |
60 |
32 |
4.0 |
15 |
2900 |
380 |
同类产品：
ZW型自吸排污泵，ZX型清水自吸泵，ZMD型自吸式磁力泵，ZBF型自吸式磁力泵，ZCQ型自吸式磁力泵，FZB型氟塑料自吸泵
大类产品：
化工泵系列，玻璃钢泵系列，磁力泵系列，离心泵系列，自吸泵系列，液下泵系列，砂浆泵系列，碱液泵系列，稀酸泵系列，浓酸泵系列，高温泵系列，阀门系列
ZBF型自吸式磁力泵的订货须知:
一、请提供以下详细数据：①ZBF型自吸式磁力泵的产品名称与型号②ZBF型自吸式磁力泵的口径（mm）③ZBF型自吸式磁力泵的扬程（m）④ZBF型自吸式磁力泵的流量⑤ZBF型自吸式磁力泵的电机功率（KW）⑥ZBF型自吸式磁力泵的转速（r/min）⑦ZBF型自吸式磁力泵的电压〔V〕⑧ZBF型自吸式磁力泵的吸程（m）⑨ZBF型自吸式磁力泵是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的ZBF型自吸式磁力泵的产品型号，请按ZBF型自吸式磁力泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
