产品名称：ZCQ型自吸式磁力泵

一、ZCQ型自吸式磁力泵的概述：

　　ZCQ型自吸式磁力驱动泵(以下简称自吸泵)是根据众用户的要求，在CQ型磁力泵的基础上吸取ZX清水自吸泵技术，并经过本厂工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。
该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。
该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，磁力泵使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送.


二、ZCQ型自吸式磁力泵的工作原理：

ZCQ自吸磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图。泵启动 后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

三、ZCQ型自吸式磁力泵的型号意义：

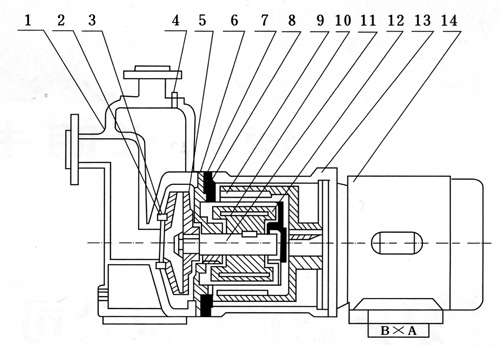

四、ZCQ型自吸式磁力泵的产品结构：

	1	泵体
	2	静环
	3	动环
	4	加水螺栓
	5	叶轮
	6	密封圈
	7	隔板
	8	隔离层
	9	外磁钢总成
	10	内磁钢总成
	11	泵轴
	12	轴套
	13	联接架
	14	电机

五、ZCQ型自吸式磁力泵的性能参数表：

八、ZCQ型自吸式磁力泵的使用准备事项

1、泵使用前应进行检查、电机风叶转动要灵活、无卡住及异声现象，各紧固件要牢固。
2、拧开泵上方的加水螺栓，加入储液水不少于泵体容积的三分之二，旋紧螺栓。
3、接上电源试转一下，从电机端看，
4、泵停止工作前，先关闭排出阀门，运转是否与泵转向标记一致。再关闭电源，后关闭吸入管阀门。

九、ZCQ型自吸式磁力泵的使用注意事项:

1.因自吸泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。
2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3.泵在使用中环境温度应小于40℃，电机温升不得超过7.5℃。
4.被输送的介质及其温度应在泵材允许的范围内(详见附表)。金属泵的使用温度<100℃，被输送的介质比重小于1.3；介质比重大于1.3时，将影响技术性能。
5.对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6.自吸泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5～1mm，叶轮轴向窜动1.5～2mm时，应更换轴承和轴向动环。

十、ZCQ型自吸式磁力泵的常见故障及排除方法:

ZCQ型自吸式磁力泵的订货须知:

一、请提供以下详细数据：①ZCQ型自吸式磁力泵的产品名称与型号②ZCQ型自吸式磁力泵的口径（mm）③ZCQ型自吸式磁力泵的扬程（m）④ZCQ型自吸式磁力泵的流量⑤ZCQ型自吸式磁力泵的电机功率（KW）⑥ZCQ型自吸式磁力泵的转速（r/min）⑦ZCQ型自吸式磁力泵的电压〔V〕⑧ZCQ型自吸式磁力泵的吸程（m）⑨ZCQ型自吸式磁力泵是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的ZCQ型自吸式磁力泵的产品型号，请按ZCQ型自吸式磁力泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
