  产品介绍:

产品名称:FZB型氟塑料合金自吸泵

FZB型氟塑料合金自吸泵

一、FZB型氟塑料合金自吸泵的概述

FZB型氟塑料合金自吸泵是按国际标准并结合非金属泵的工艺设计制造。FZB型氟塑料合金自吸泵泵体采用金属外壳内衬氟塑料,过流部件全部采用氟塑料合金制造,泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固,以增强了泵的耐压性。实际使用显示,FZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

FZB型氟塑料合金自吸泵最突出的特点就是具有自吸功能,可抽送低于泵安装位置以下的液体,且性能稳定,操作简单,只需在泵第一次使用前灌液后,第二次及以后使用则无需灌液,直接开机即可,自吸高度可根据介质密度在2至4米内确定,是替代体型笨重的液下泵的最佳选择。

二、FZB型氟塑料合金自吸泵的用途

FZB型氟塑料合金自吸泵的过流部件全部采用氟塑料制造,且又具有自吸功能,因此,FZB自吸泵的用途极为广泛,如:将地下槽中的腐蚀性液体抽送至目标地点,将底端无出口的酸碱槽中的酸碱抽送到目标地点,或用于多个酸槽之间的循环,或用于卸酸等等。
FZB型氟塑料合金自吸泵人性化的设计原理、卓越的工作性能,已成为越来越多的使用单位必不可少的泵设备之一。


三、FZB型氟塑料合金自吸泵的结构

FZB型氟塑料自吸泵的结构

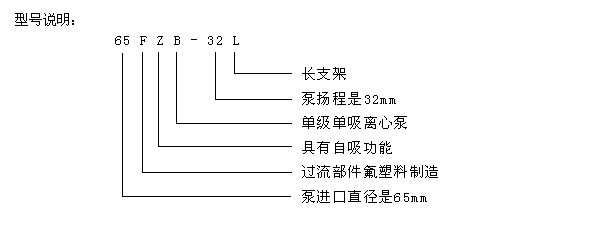

四、FZB型氟塑料合金自吸泵的型号意义

FZB型氟塑料自吸泵的型号意义

五、FZB型氟塑料合金自吸泵的性能参数表

型号 流量
(m3/h)
扬程
(m)
口径
(mm)
电机功率
(Kw)
自吸高度
(m)

转速
(r/min)
25FZB-20
1.5
23
25
25
1.5
3
2900
3.6
20
4.5
17
40FZB-20
5
22
40 40 3
3
2900
8 20
10
17
40FZB-30
5
33
40 40 3
3
2900
8 30
10
25
50FZB-20
8
25
50 50 3
3
2900
12 20
15
17
50FZB-30
8
33
50 50 3
3
2900
12 30
15
25
50FZB-45L
8
48.5
50
32
7.5
3
2900
12
45
15
40
65FZB-20L
20
23
65 50 4
3.5
2900
25 20
30
17
65FZB-30L
20
33
65 50 7.5
3.5
2900
25 30
30
25
65FZB-40L
20
42
65 50 11
3.5
2900
25 40
30
30
65FZB-45L
20
47
65 50 11
3.5
2900
25 45
30
40
65FZB-50L
20
52
65 50 15
3.5
2900
25 50
30
45
80FZB-20L
30
23
80 65 5.5
4
2900
40 20
50
15
80FZB-30L
40
33
80 65 11
4
2900
50 30
60
25
80FZB-45L
40
48.5
80
65
15
4
2900
50
45
60
40
注:FZB型氟塑料合金自吸泵若规格型号超出此范围,我厂可根据用户要求予以调整

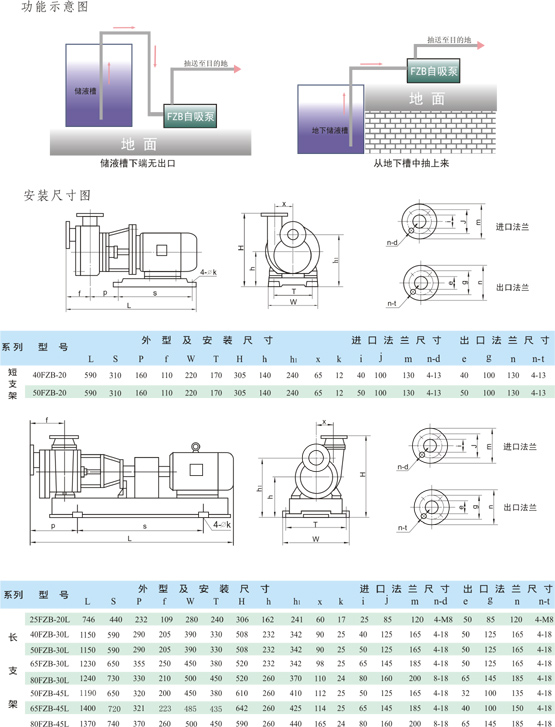

六、FZB型氟塑料合金自吸泵的安装尺寸:

FZB型氟塑料自吸泵的安装尺寸:

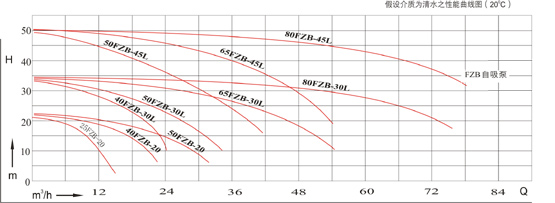

七、FZB型氟塑料合金自吸泵的曲线图:

FZB型氟塑料自吸泵的曲线图:

八、FZB型氟塑料合金自吸泵的特别注意事项:

FZB型氟塑料合金自吸泵安装

1.FZB型氟塑料合金自吸泵经长途运输到达使用现场,安装前须检查整机零件是否完好无损,紧固件应予紧固,检查泵轴与电机轴的同心度,如有移位,应予校正。
2.安装时要尽量减少吸入管路的水力损失,不得装小于90°的弯头,进口管路上90°的弯头不要超过2个,泵进口应设滤网,防止大块杂质进入泵内,保证泵能正常运转,安装时尽可能的减少进口管路长路(这样会减少进口管路空气,从而减少自吸时间,增加工作效率)。
3.FZB型氟塑料合金自吸泵进水管的连接螺栓一定要均力拧紧,密封一定要严密,绝对不能漏气,尽量使用软质的法兰密封垫(如氟橡胶),否则会严重影响泵的自吸性能。

九、FZB型氟塑料合金自吸泵的操作使用注意事项

1.检查电机运转方向与泵的运转方向标记是否一致,切勿反转!
2.FZB型氟塑料合金自吸泵泵体内须注满液体才能启动运转,严禁空运转。泵在规定的自吸高度范围内如果7~10分钟尚不能出液,应立即停机检查原因(主要检查进口管是否漏气,以防泵内工作液升温,损坏泵机。
3.第一次在泵体内注液后一般不需再注液,但停机时间长或停机后密封有泄漏现象存在,泵内液体损失,在第二次开车前应先检查泵内存液情况,加满液后再开车。
4.FZB型氟塑料合金自吸泵冬季长期不使用时,应排尽泵体内的液体,以免受冷冻,不能正常工作。
