  产品介绍:

产品名称:CQB型磁力驱动离心泵

CQB型磁力驱动离心泵

一、CQB型磁力驱动离心泵的概述

  CQB型磁力驱动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过问隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。
  CQB型磁力驱动离心泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。
  CQB型磁力驱动离心泵型式及基本参数符合JB/T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

二、CQB型磁力驱动离心泵的用途

  CQB型磁力驱动离心泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa,最大工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。

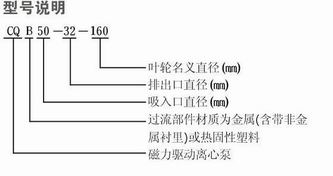

三、CQB型磁力驱动离心泵的型号意义:

CQB型磁力驱动离心泵的型号意义

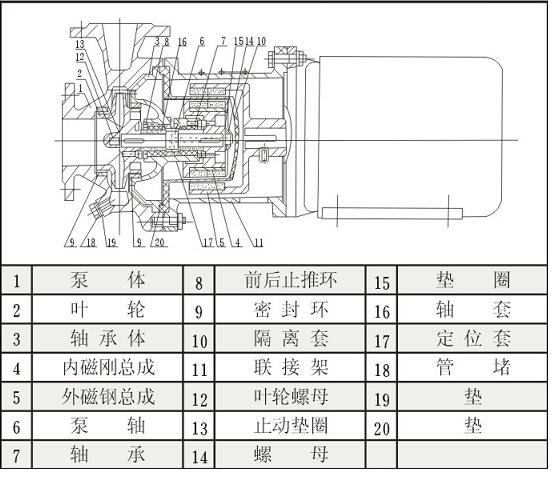

五、CQB型磁力驱动离心泵的结构图

CQB型磁力驱动离心泵的结构图

六、CQB型磁力驱动离心泵的性能参数:

型号 口径mm 流量M3/h 扬 程m 转 速r/min 功率kw 效率%
进口 出口
CQB32-20-125 32 20 3.2 20 2900 1.1 35
CQB32-20-160 32 20 3.2 32 2900 1.5 35
CQB40-25-125 40 25 6.3 20 2900 2.2 45
CQB40-25-160 40 25 6.3 32 2900 3 42
CQB40-25-200 40 25 6.3 50 2900 5.5 35
CQB50-32-125 50 32 12.5 20 2900 3 28
CQB50-32-160 50 32 12.5 32 2900 4 56
CQB50-32-200 50 32 12.5 50 2900 7.5 39
CQB50-32-250 50 32 12.5 80 2900 18.5 30
CQB65-50-125 65 50 25 20 2900 4 58
CQB65-50-160 65 50 25 32 2900 7.5 56
CQB65-40-200 65 40 25 50 2900 15 49
CQB65-40-250 65 40 25 80 2900 18.5 46
CQB80-65-125 80 65 50 20 2900 7.5 66
CQB80-65-160 80 65 50 32 2900 15 64
CQB80-50-200 80 50 50 50 2900 18.5 60
CQB80-50-250 80 50 50 80 2900 37 55
CQB100-80-125 100 80 100 20 2900 15 72
CQB100-80-160 100 80 100 32 2900 18.5 70
CQB100-65-200 100 65 100 50 2900 37 68
CQB100-65-250 100 65 100 80 2900 55 64



同类产品:

S型玻璃钢离心泵FS型玻璃钢离心泵SY型玻璃钢液下泵SL型玻璃钢管道泵WSY型玻璃钢液下泵FSY型玻璃钢液下泵FYS型耐腐蚀液下泵FB型耐腐蚀泵AFB型耐腐蚀泵FY高温型液下泵GBF型衬氟管道泵CQB磁力驱动泵ZCQ型自吸式磁力泵DBY电动隔膜泵QBY型气动隔膜泵IHF氟塑料衬里离心泵FZB型氟塑料合金自吸泵CQB-F型氟塑料磁力泵CQB-G高温磁力驱动泵UHB-ZK型耐腐耐磨砂浆泵FSB型氟塑料合金离心泵CQ系列不锈钢磁力驱动泵

大类产品:磁力泵,耐腐蚀泵,不锈钢磁力泵

化工泵系列玻璃钢泵系列磁力泵系列离心泵系列自吸泵系列液下泵系列砂浆泵系列碱液泵系列稀酸泵系列浓酸泵系列高温泵系列阀门系列



CQB型磁力驱动离心泵的订货须知:

一、请提供以下详细数据:①CQB型磁力驱动离心泵的产品名称与型号②CQB型磁力驱动离心泵的口径(mm)③CQB型磁力驱动离心泵的扬程(m)④CQB型磁力驱动离心泵的流量⑤CQB型磁力驱动离心泵的电机功率(KW)⑥CQB型磁力驱动离心泵的转速(r/min)⑦CQB型磁力驱动离心泵的电压〔V〕⑧CQB型磁力驱动离心泵的吸程(m)⑨CQB型磁力驱动离心泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的CQB型磁力驱动离心泵的产品型号,请按CQB型磁力驱动离心泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。
四、我公司服务电话:400-6064-114

感谢您访问我公司的网站【http://www.shhgb.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

产品相关关键字:CQB型磁力驱动离心泵CQB型磁力驱动泵CQB型磁力离心泵CQB型离心泵
