  产品介绍:

产品名称:QBY型气动隔膜泵

QBY型气动隔膜泵

一、QBY型气动隔膜泵的概述

  本单位专业生产QBY型气动隔膜泵,气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

二、QBY型气动隔膜泵的用途

1、QBY型气动隔膜泵可用于吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、QBY型气动隔膜泵可用于吸油漆、树胶、颜料。
3、QBY型气动隔膜泵可用于粘合剂和胶水、全部种类可用泵吸取。
4、QBY型气动隔膜泵可用于各种瓦、瓷、砖器及陶器釉浆。
5、QBY型气动隔膜泵可用于油井钻好后,用泵吸沉积物及灌浆。
6、QBY型气动隔膜泵可用于吸各种乳剂和填料。.
7、QBY型气动隔膜泵可用于吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、QBY型气动隔膜泵可用于啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、QBY型气动隔膜泵可用于各种橡胶浆。
12、QBY型气动隔膜泵可用于各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、QBY型气动隔膜泵可用于各种剧毒、易燃、易挥发液体。
14、QBY型气动隔膜泵可用于各种强酸、强碱、强腐蚀液体。
15、QBY型气动隔膜泵可用于各种高温液体最高可耐150℃。
16、QBY型气动隔膜泵作为各种固液分离设备的前级送压装置。


三、QBY型气动隔膜泵的型号意义:

QBY型气动隔膜泵的型号意义

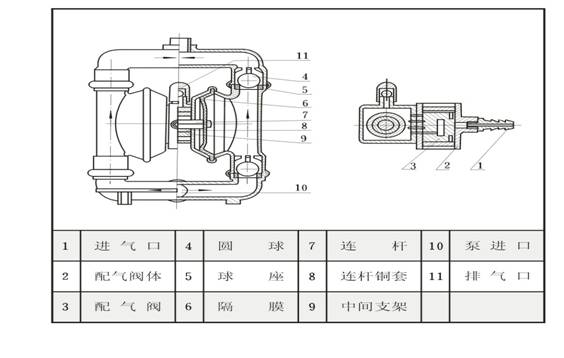

四、QBY型气动隔膜泵的结构图
QBY型气动隔膜泵的结构图


五、QBY型气动隔膜泵的性能参数

型号 流量
m3/h
扬程
m
出口压力
kgf/cm2
吸程
m
最大允许能
过颗粒直径
mm
最大供气压力
kbf/cm2
最大供气消耗量
m3/min
材料
铝合金 不锈钢 铸造铁 增强聚丙烯
QBY-10 00.8 060 6 5 1 7 0.3
QBY-15 01 060 6 5 1 7 0.3
QBY-25 02.4 060 6 7 2.5 7 0.6
QBY-40 08 060 6 7 4.5 7 0.6
QBY-50 012 060 6 7 8 7 0.9 /
QBY-65 016 060 6 7 8 7 0.9 /
QBY-80 024 060 6 7 10 7 1.5 /
QBY-100 030 060 6 7 10 7 1.5 /

六、QBY型气动隔膜泵的使用说明

QBY型气动隔膜泵操作运行
①输送易沉淀,易“冻结固化”的流体时,当泵要停用一段时间不运行时,一定要用合适的溶剂将QBY型气动隔膜泵内外冲洗干净,以避免堵塞损坏,运行过程中,如泵要停用几小时,请切断压缩空气。
②可以用流量调节阀来调节驱动隔膜的压缩空气的压力和流量,也可以调节进料的流量来控制,请选择合适的进料管,不要使用软管和直径过小的进料管,以免吸瘪阻力过大阻塞进料。
③当QBY型气动隔膜泵正进料时,建议在驱动泵的压缩空气进气口安装一切断阀。
④请将泵牢固安装好,以免在工作时振动损坏泵。
QBY型气动隔膜泵维护保养
①在拆装和重新组装泵时,请保持QBY型气动隔膜泵内活动零部件的清洁,防止灰尘,导物等损坏部件。
②在拆卸QBY型气动隔膜泵之前,请将泵倒过来,放尽泵内、管道内的液体。
③如液体从排气消声器中排出,请检查隔膜是破损或隔膜紧固螺丝是否松脱。
④请安装油水分离器,以延长泵的使用寿命。
QBY型气动隔膜泵注意事项
①进气压力不得超过泵的最高允许设定压力,高于设定压力的压缩空气可能导致人身伤害和财产损失及损坏泵的性能;
②保证流体中所含的最大颗粒不超过QBY型气动隔膜泵的最大直径颗粒标准;
③静电火花可能引起爆炸,导致人身伤亡事故和财产损失,根据需要使用足够大截面积的导线,把QBY型气动隔膜泵上的接地螺钉妥善可靠接地,要求接地电阻小于100欧姆;
④保持良好的排气和通风,远离易燃、易爆和热源;
QBY型气动隔膜泵在输送物料时,不要将排气口对着工作区和人,以免造成人身伤害;
⑥当输送易燃和有毒流体时,请将排口接到远离工作区的安全地方;
⑦流体的高压可能会导致严重的人身伤害和财产损失,不要在泵加压时,对QBY型气动隔膜泵及料管系统作任何维修工作;
⑧液体输送部分使用铝合金材料的泵时,请不要用来输送含有Fe3+的液体和卤代烃及其他的卤代碳氢化合物溶剂,否则将会产生腐蚀,引起泵体爆裂;磁力泵,耐腐蚀泵,不锈钢磁力泵
⑨正确使用QBY型气动隔膜泵,不允许长时间空运行。

七、QBY型气动隔膜泵的故障与排除

QBY型气动隔膜泵故障形式 QBY型气动隔膜泵产生原因 QBY型气动隔膜泵排除方法
QBY型气动隔膜泵不出水或流量不足 1.气压不足
2.泵腔流道堵塞
3.阀门没有打开
1.增加气压
2.打开泵腔清洗
3.开启阀门
QBY型气动隔膜泵停止工作 1.配气阀损坏
2.隔膜片损坏
3.消声器堵塞
4.连杆密封漏气
1.修理或调换配气阀
2.调换隔膜片
3.清洗消声器
4.更换连杆密封
扬程过低 1.吸程太高或弯头太多
2.流量过大
3.
气压过低
1.缩短管路减少弯头
2.关小出水阀门
3.增加气压
噪音太大 1.消声器破裂 1.更换消声器
