  产品介绍:

产品名称:ZCQ型自吸式磁力泵

ZCQ自吸式磁力泵

一、ZCQ型自吸式磁力泵的概述

  ZCQ型自吸式磁力泵(以下简称自吸泵)是根据用户的要求,在CQ型磁力泵的基础上吸收国外新技术,并经过本公司技术人员反复研究试验而成功的新产品,其性能达到国际同类产品先进水平。 ZCQ型自吸式磁力驱动泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、陶瓷、四氟石墨、碳石墨、硬质合金等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,即开即抽,轻松方便。

二、ZCQ型自吸式磁力泵的特点

  ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构,化工泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见示意图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液体经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。
  ZCQ型自吸式磁力泵适用温度:-30℃~110℃ (可定做高温型)

三、ZCQ型自吸式磁力泵的使用范围

  ZCQ型自吸式磁力泵结构紧凑,外形美观,体积小,噪音小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

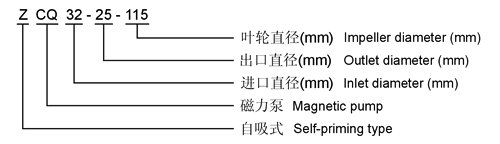

四、ZCQ型自吸式磁力泵型号意义

ZCQ自吸式磁力泵



五、ZCQ型自吸式磁力泵的性能参数:

型号 口径(mm) 流量 扬程(m) 电机功率 自吸
高度
4米
进口 出口 L/m m3/h
ZCQ20-12-110 20 12 50 3 12 0.37
ZCQ25-20-115 25 20 110 6.6 15 1.1
ZCQ32-25-115 32 25 110 6.6 15 1.1
ZCQ32-25-145 32 25 110 6.6 25 1.1
ZCQ40-32-132 40 32 180 10.8 20 2.2
ZCQ40-32-160 40 32 200 12 32 4
ZCQ50-40-145 50 40 240 14.4 25 4
ZCQ50-40-160 50 40 220 13.2 32 4
ZCQ50-40-200 50 40 130 7.8 50 5.5
ZCQ65-50-145 65 50 280 16.8 25 5.5
ZCQ65-50-160 65 50 450 27 32 7.5
ZCQ80-65-160 80 50 830 50 32 15

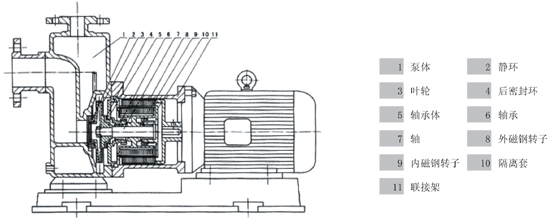

五、ZCQ型自吸式磁力泵的结构图
ZCQ自吸式磁力泵


六、ZCQ型自吸式磁力泵的尺寸图
ZCQ自吸式磁力泵



同类产品:

CQB氟塑料磁力泵IMD氟塑料磁力泵CD氟塑料多级磁力泵ZMD自吸式磁力泵CQF工程塑料磁力泵CQ不锈钢磁力泵CQB不锈钢磁力驱动泵CWB型磁力传动旋涡泵IMC不锈钢磁力泵ZCQ自吸式磁力泵CQB-G型高温保温泵CQG耐高温耐腐蚀磁力泵

大类产品:

化工泵系列玻璃钢泵系列磁力泵系列离心泵系列自吸泵系列液下泵系列砂浆泵系列碱液泵系列稀酸泵系列浓酸泵系列高温泵系列阀门系列

ZCQ型自吸式磁力泵的订货须知:

一、请提供以下详细数据:①ZCQ型自吸式磁力泵的产品名称与型号②ZCQ型自吸式磁力泵的口径(mm)③ZCQ型自吸式磁力泵的扬程(m)④ZCQ型自吸式磁力泵的流量⑤ZCQ型自吸式磁力泵的电机功率(KW)⑥ZCQ型自吸式磁力泵的转速(r/min)⑦ZCQ型自吸式磁力泵的电压〔V〕⑧ZCQ型自吸式磁力泵的吸程(m)⑨ZCQ型自吸式磁力泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的ZCQ型自吸式磁力泵的产品型号,请按ZCQ型自吸式磁力泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。
