产品介绍：

产品名称：CQB型不锈钢磁力驱动泵

一、CQB型不锈钢磁力驱动泵的概述：

　　CQB型不锈钢磁力驱动泵（简称CQB磁力泵）。主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。CQB型不锈钢磁力驱动泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。

二、CQB型不锈钢磁力驱动泵的使用范围：

　　CQB型不锈钢磁力驱动泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送易燃、易爆、易挥发、有毒、贵重和磁力泵各种腐蚀性液体的理想设备。

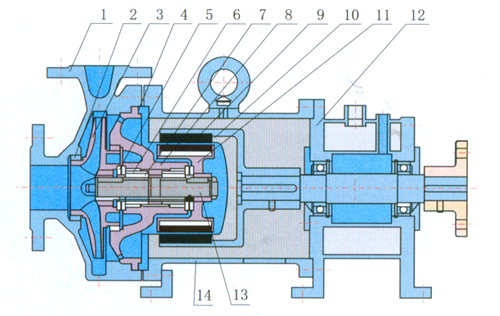

三、CQB型不锈钢磁力驱动泵的结构图：

序号	零件名称	材料	序号	零件名称	材料
1	泵体	不锈钢	8	轴承体	不锈钢
2	静环	不锈钢	9	外磁钢总成	磁体组体
3	叶轮	不锈钢	10	隔离套	不锈钢
4	密封圈	聚四氟乙烯	11	内磁钢总成	磁体组件
5	前后止推环	碳化钨	12	冷却箱	组合件
6	前后轴承	碳石墨	13	泵轴	不锈钢
7	前后轴承	碳化钨	14	联接架	铸铁

四、CQB型不锈钢磁力驱动泵的性能参数：

型号	口径(mm)		流量 (m3/h)	扬程 (m)	电机功率 (kW)	电压 (V)
型号	进口	出口	流量 (m3/h)	扬程 (m)	电机功率 (kW)	电压 (V)
CQB32-20-125	32	20	3.2	20	1.1	380
CQB32-20-160	32	20	3.2	32	1.5	380
CQB40-25-125	40	25	6.3	20	2.2	380
CQB40-25-160	40	25	6.3	32	3	380
CQB40-25-200	40	25	6.3	50	5.5	380
CQB50-32-125	50	32	12.5	20	3	380
CQB50-32-160	50	32	12.5	32	4	380
CQB50-32-200	50	32	12.5	50	7.5	380
CQB50-32-250	50	32	12.5	80	18.5	380
CQB65-50-125	65	50	25	20	4	380
CQB65-50-160	65	50	25	32	7.5	380
CQB65-40-200	65	40	25	50	15	380
CQB65-40-250	65	40	25	80	18.5	380
CQB80-65-125	80	65	50	20	7.5	380
CQB80-65-160	80	65	50	32	15	380
CQB80-50-200	80	50	50	50	18.5	380
CQB80-50-250	80	50	50	80	37	380
CQB100-80-125	100	80	100	20	15	380
CQB100-80-160	100	80	100	32	18.5	380
CQB100-65-200	100	65	100	50	37	380
CQB100-65-250	100	65	100	80	55	380
注:每个型号都可配防爆电机

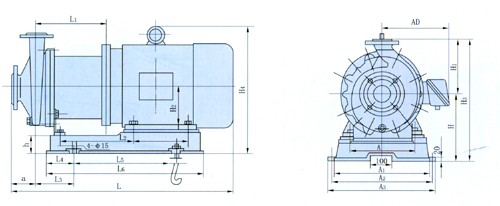

五、CQB型不锈钢磁力驱动泵安装尺寸：

型号	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h
32-20-125	125	150	100	458	133	120	90	65
32-20-160	140	155	100	483	143	160	115	65
40-25-105	125	150	100	458	133	120	90	65
40-25-125	140	155	125	508	143	160	112	65
40-25-160	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50
40-25-200	261	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
50-40-85	125	150	100	458	133	120	90	80
50-32-105	140	155	125	508	143	160	112	65
50-32-125	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50
50-32-160	190	190	140	653	233	160	112	80	300	330	360	210	370	363	197	140	80	270	430	50
50-32-200	216	210	140	728	253	180	132	80	350	380	410	230	410	413	236	140	80	320	480	50
50-32-250	254	255	210	898	308	225	160	100	390	440	420	260	485	485	308	161	120	440	680	80
65-50-125	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
65-50-160	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
65-40-200	254	255	210	898	308	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80
65-40-250	279	285	241	968	308	228	180	100	390	440	420	280	505	530	321	161	120	440	680	80
80-65-125	216	210	140	728	253	160	132	80	350	380	420	230	390	413	236	140	80	320	480	50
80-65-160	254	255	210	898	297	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80
80-50-200	254	255	254	943	308	200	160	100	390	440	420	260	460	485	308	161	120	440	680	80
80-50-250	318	310	305	1108	318	225	200	125	470	500	530	300	525	575	333	171	120	520	760	100
100-80-125	254	255	210	898	308	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80
100-80-160	254	255	254	975	308	200	160	100	390	440	420	260	460	475	308	161	120	440	680	80
100-65-200	318	310	305	1083	318	225	180	100	470	500	530	300	525	575	333	171	120	520	760	100
100-65-250	318	310	305	1108	318	250	200	125	470	500	530	300	550	575	330	171	120	520	760	100

同类产品：

CQB氟塑料磁力泵，IMD氟塑料磁力泵，CD氟塑料多级磁力泵，ZMD自吸式磁力泵，CQF工程塑料磁力泵，CQ不锈钢磁力泵，CQB不锈钢磁力驱动泵，CWB型磁力传动旋涡泵，IMC不锈钢磁力泵，ZCQ自吸式磁力泵，CQB-G型高温保温泵，CQG耐高温耐腐蚀磁力泵

大类产品：

化工泵系列，玻璃钢泵系列，磁力泵系列，离心泵系列，自吸泵系列，液下泵系列，砂浆泵系列，碱液泵系列，稀酸泵系列，浓酸泵系列，高温泵系列，阀门系列

CQB型不锈钢磁力驱动泵的订货须知:

一、请提供以下详细数据：①CQB型不锈钢磁力驱动泵的产品名称与型号②CQB型不锈钢磁力驱动泵的口径（mm）③CQB型不锈钢磁力驱动泵的扬程（m）④CQB型不锈钢磁力驱动泵的流量⑤CQB型不锈钢磁力驱动泵的电机功率（KW）⑥CQB型不锈钢磁力驱动泵的转速（r/min）⑦CQB型不锈钢磁力驱动泵的电压〔V〕⑧CQB型不锈钢磁力驱动泵的吸程（m）⑨CQB型不锈钢磁力驱动泵是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的CQB型不锈钢磁力驱动泵的产品型号，请按CQB型不锈钢磁力驱动泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
四、我公司服务电话：400-6064-114

感谢您访问我公司的网站【http://www.shhgb.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
