一、IHF型氟塑料离心泵的概述：
IHF型氟塑料离心泵的泵体材质采用金属外壳内衬聚全氟乙丙烯（F46）、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷或炭化硅，动环采用四氟填充材料或炭化硅。IHF型氟塑料离心泵特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪音低，使用寿命长。
二、IHF型氟塑料离心泵的特点：
IHF型氟塑料离心泵，耐腐蚀泵是按国际标准设计并结合非金属泵的加工工艺设计生产的，IHF型氟塑料离心泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85℃-200℃等优点
三、IHF型氟塑料离心泵的产品用途：
IHF型氟塑料离心泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前先进的耐腐蚀装备之一。
IHF型氟塑料离心泵它的大优点是结构先进合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、使用寿命长。
四、IHF型氟塑料离心泵的型号意义：

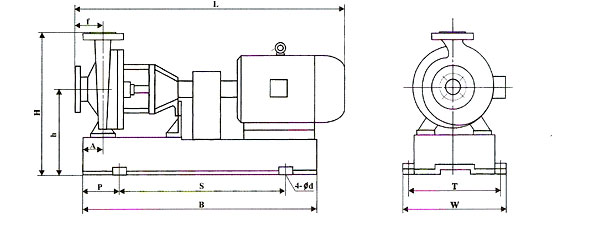

五、IHF型氟塑料离心泵的结构图：
IHF型氟塑料离心泵的泵体采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9％氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。其特点是该IHF型氟塑料离心泵结构先进合理、耐腐蚀强，密封性能严密可靠，工作稳定噪声低，使用寿命长。
六、IHF型氟塑料离心泵的性能参数：
?
型号 |
转数r/min |
流量 |
?
扬程m |
效率% |
功率kw |
汽蚀余量m |
叶轮直径mm |
重量kg |
m3/h |
L/S |
轴功率 |
电机功率 |
IHF32-25-125 |
?
2900 |
3.5
5
6.5 |
0.97
1.39
1.8 |
21
20
18 |
40
44
42 |
0.5
0.62
0.76 |
?
1.5 |
?
2.3 |
?
128 |
?
80 |
IHF32-25-125 |
?
1450 |
1.75
2.5
3.25 |
0.49
0.69
0.9 |
5.25
5
4.5 |
37
40
38 |
0.068
0.085
0.105 |
?
0.75 |
?
2.3 |
?
128 |
?
75 |
IHF32-25-125A |
?
2900 |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
17.6
16
14.4 |
38
41
40 |
0.7
0.48
0.57 |
?
1.1 |
?
2.3 |
?
115 |
?
75 |
IHF32-25-160 |
?
2900 |
3.5
5
6.5 |
0.97
1.39
1.8 |
32
33
30 |
34
40
42 |
0.93
1.1
1.26 |
?
2.2 |
?
2.3 |
?
162 |
?
90 |
IHF32-25-160 |
?
1450 |
1.75
2.5
3.25 |
0.49
0.69
0.9 |
8.25
8
7.5 |
30
38
40 |
0.131
0.143
0.166 |
?
0.75 |
?
2.3 |
?
162 |
?
75 |
IHF32-25-160A |
?
2900 |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
29
28
26 |
30
35
36 |
0.81
0.97
1.14 |
?
1.5 |
?
2.3 |
?
152 |
?
80 |
IHF40-32-125 |
?
2900 |
4.4
6.5
8.3 |
1.22
1.8
2.31 |
21
20
18 |
40
45
43 |
0.63
0.79
0.95 |
?
2.2 |
?
2.5 |
?
128 |
?
90 |
IHF40-32-125 |
?
1450 |
2.2
3.25
4.15 |
0.6
0.9
1.15 |
5.25
5
4.5 |
37
41
40 |
0.085
0.108
0.127 |
?
0.75 |
?
2.5 |
?
128 |
?
75 |
IHF40-32-125A |
?
2900 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
17.6
16
14.4 |
38
42
40 |
0.49
0.58
0.72 |
?
1.5 |
?
2.5 |
?
115 |
?
80 |
IHF40-32-160 |
?
2900 |
4.4
6.5
8.3 |
1.22
1.8
2.31 |
32
33
30 |
34
40
39 |
1.16
1.42
1.71 |
?
2.2 |
?
2.5 |
?
162 |
?
90 |
IHF40-32-160 |
?
1450 |
2.2
3.25
4.15 |
0.6
0.9
1.15 |
8.25
8
7.5 |
33
36
37 |
0.41
0.15
0.18 |
?
0.75 |
?
2.5 |
?
162 |
?
75 |
IHF40-32-160A |
?
2900 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
29
28
26 |
32
38
37 |
0.96
1.23
1.41 |
?
1.5 |
?
2.5 |
?
152 |
?
80 |
IHF50-32-125 |
?
2900 |
8.8
12.5
16.3 |
1.08
1.56
2.06 |
21.5
20
17.5 |
45
54
53 |
1.15
1.26
1.47 |
?
2.2 |
?
3 |
?
128 |
?
90 |
IHF50-32-125 |
?
1450 |
4.4
6.25
8.15 |
1.2
1.74
2.26 |
5.37
5
4.37 |
37
46
45 |
0.17
0.18
0.22 |
?
0.75 |
?
3 |
?
128 |
?
75 |
IHF50-32-125A |
?
2900 |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
42
52
51 |
0.88
0.92
1.08 |
?
1.5 |
?
3 |
?
115 |
?
80 |
IHF50-32-160 |
?
2900 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
33
32
30 |
41
48
47 |
1.93
2.27
2.84 |
?
4 |
?
3 |
?
160 |
?
120 |
IHF50-32-160 |
?
1450 |
4.4
6.25
8.15 |
1.2
1.74
2.26 |
8.25
8
7.5 |
31
41
42 |
0.31
0.33
0.39 |
?
0.75 |
?
3 |
?
160 |
?
90 |
IHF50-32-160A |
?
2900 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
39
47
46 |
1.16
1.88
2.34 |
?
3 |
?
3 |
?
150 |
?
100 |
IHF50-32-200 |
?
2900 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
52
50
48 |
34
42
41 |
3.7
4.1
5.2 |
?
7.5 |
?
3 |
?
190 |
?
150 |
IHF50-32-200 |
?
1450 |
4.4
6.25
8.15 |
1.2
1.74
2.26 |
13
12.5
12 |
25
33
36 |
0.62
0.65
0.74 |
?
1.5 |
?
3 |
?
190 |
?
100 |
IHF50-32-200A |
?
2900 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
45
44
42 |
31
40
39 |
3.24
3.5
4.45 |
?
5.5 |
?
3 |
?
178 |
?
130 |
IHF50-32-250 |
?
2900 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
82
80
76 |
27
35
34 |
7.3
7.8
10 |
?
11 |
?
3 |
?
250 |
?
220 |
IHF50-32-250 |
?
1450 |
4.4
6.25
8.15 |
1.2
1.74
2.26 |
20.5
20
19 |
20
27
30 |
1.22
1.26
1.4 |
?
2.2 |
?
3 |
?
250 |
?
100 |
IHF50-32-250A |
?
2900 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
71
70
68 |
25
34
33 |
4.53
6.56
8.52 |
?
7.5 |
?
3 |
?
235 |
?
170 |
IHF65-50-125 |
?
2900 |
17.5
25
32 |
4.86
6.94
9.0 |
21.5
20
17.5 |
56
64
63 |
1.83
2.13
2.42 |
?
3 |
?
3.5 |
?
128 |
?
100 |
IHF65-50-125 |
?
1450 |
8.75
12.5
16 |
2.43
3.47
4.44 |
5.37
5
4.37 |
45
57
58 |
0.28
0.3
0.33 |
?
0.75 |
?
3.5 |
?
128 |
?
80 |
IHF65-50-125A |
?
2900 |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
14 |
53
62
61 |
1.36
1.57
1.79 |
?
2.2 |
?
3.5 |
?
115 |
?
90 |
IHF65-50-160 |
?
2900 |
17.5
25
32 |
4.86
6.94
9 |
33
32
27.5 |
50
59
57 |
3.15
3.69
4.2 |
?
5.5 |
?
3.5 |
?
160 |
?
145 |
IHF65-50-160 |
?
1450 |
8.75
12.5
16 |
2.43
3.47
4.44 |
8.25
8
6.87 |
40
53
51 |
0.49
0.51
0.59 |
?
1.1 |
?
3.5 |
?
160 |
?
90 |
IHF65-50-160A |
?
2900 |
16.4
23.3
30.4 |
5.56
6.5
8.44 |
29
28
24 |
48
58
56 |
2.7
3.1
3.54 |
?
4 |
?
3.5 |
?
150 |
?
130 |
IHF65-40-200 |
?
2900 |
17.5
25
32 |
4.86
6.94
9 |
52
50
45.5 |
45
54
54 |
5.5
6.3
7.35 |
?
11 |
?
3.5 |
?
195 |
?
225 |
IHF65-40-200 |
?
1450 |
8.75
12.5
16 |
2.43
3.47
4.44 |
13
12.5
11.4 |
36
46
47 |
0.86
0.93
1.05 |
?
1.5 |
?
3.5 |
?
195 |
?
100 |
IHF65-40-200A |
?
2900 |
16.4
23.3
30.4 |
4.56
6.5
8.44 |
46
44
40 |
43
53
52 |
4.3
5
5.2 |
?
7.5 |
?
3.5 |
?
183 |
?
170 |
IHF65-40-250 |
?
2900 |
17.5
25
32 |
4.86
6.94
9 |
82
80
76 |
39
50
52 |
10.1
10.9
12.74 |
?
18.5 |
?
3.5 |
?
250 |
?
240 |
IHF65-40-250 |
?
1450 |
8.75
12.5
16 |
2.43
3.47
4.44 |
20.5
20
19 |
32
42
44 |
1.52
1.62
1.88 |
?
3 |
?
3.5 |
?
250 |
?
130 |
IHF65-40-250A |
?
2900 |
16.4
23.3
30.4 |
4.56
6.5
8.44 |
71
70
68 |
36
48
50 |
8.8
9.3
11.25 |
?
15 |
?
3.5 |
?
235 |
?
230 |
IHF80-65-125 |
?
2900 |
35
50
65 |
9.72
13.9
18.1 |
21.5
20
17 |
64
69
67 |
3.2
3.95
4.5 |
?
5.5 |
?
4 |
?
134 |
?
150 |
IHF80-65-125 |
?
1450 |
17.5
25
32.5 |
4.86
6.9
9 |
5.37
5
4.25 |
54
64
62 |
0.47
0.53
0.61 |
?
1.1 |
?
4 |
?
134 |
?
90 |
IHF80-65-125A |
?
2900 |
31
45
58 |
8.6
12.5
16.1 |
17
16
14 |
62
68
67 |
2.3
2.88
3.3 |
?
4 |
?
4 |
?
120 |
?
130 |
IHF80-65-160 |
?
2900 |
35
50
65 |
9.72
13.9
18.1 |
33
32
27.5 |
60
68
67 |
5.24
6.41
7.27 |
?
11 |
?
4 |
?
165 |
?
220 |
IHF80-65-160 |
?
1450 |
17.2
25
32.5 |
4.86
6.9
9 |
8.25
8
6.88 |
50
62
61 |
0.78
0.88
1 |
?
1.5 |
?
4 |
?
165 |
?
100 |
IHF80-65-160A |
?
2900 |
31
45
58 |
8.6
12.5
16.1 |
29
28
24 |
58
67
66 |
4.1
5.12
5.34 |
?
7.5 |
?
4 |
?
165 |
?
190 |
IHF80-50-200 |
?
2900 |
35
50
65 |
9.72
13.9
18.1 |
52
50
45.5 |
52
64
65 |
9.53
10.64
12.39 |
?
15 |
?
4 |
?
197 |
?
230 |
IHF80-50-200 |
?
1450 |
17.2
25
32.5 |
4.86
6.9
9 |
13
12.5
11.38 |
51
59
58 |
1.21
1.44
1.74 |
?
3 |
?
4 |
?
197 |
?
130 |
IHF80-50-200A |
?
2900 |
31
45
58 |
8.6
12.5
16.1 |
46
44
40 |
50
63
62 |
7.53
8.56
10 |
?
11 |
?
4 |
?
185 |
?
220 |
IHF80-50-250 |
?
2900 |
35
50
65 |
9.72
13.9
18.1 |
82
80
72 |
40
50
51 |
19.4
21.8
25 |
?
30 |
?
4 |
?
248 |
?
400 |
IHF80-50-250 |
?
1450 |
17.2
25
32.5 |
4.86
6.9
9 |
20.5
20
18 |
40
50
51 |
2.4
2.7
3.12 |
?
4 |
?
4 |
?
248 |
?
145 |
IHF80-50-250A |
?
2900 |
31
45
58 |
8.6
12.5
16.1 |
71.5
70
63 |
39
50
51 |
15.4
17.6
19.9 |
?
22 |
?
4 |
?
232 |
?
310 |
IHF100-80-125 |
?
2900 |
70
100
130 |
19.4
27.8
36.1 |
23
20
14 |
70
75
65 |
6.26
7.26
7.63 |
?
11 |
?
5 |
?
136 |
?
220 |
IHF100-80-125 |
?
1450 |
35
50
65 |
9.7
13.9
18 |
5.75
5
3.5 |
65
70
64 |
0.85
0.97
0.98 |
?
1.5 |
?
4.5 |
?
136 |
?
100 |
IHF100-80-125A |
?
2900 |
62.6
89
116 |
17.4
24.7
32.2 |
18
16
11 |
68
73
65 |
4.5
5.3
5.74 |
?
7.5 |
?
5 |
?
122 |
?
200 |
IHF100-80-160 |
?
2900 |
70
100
130 |
19.4
27.8
36.1 |
34
32
24 |
68
74
65 |
9.53
11.78
13.03 |
?
15 |
?
5 |
?
170 |
?
230 |
IHF100-80-160 |
?
1450 |
35
50
65 |
9.7
13.9
18 |
8.5
8
6.5 |
60
68
67 |
1.35
1.60
1.69 |
?
2.2 |
?
4.5 |
?
170 |
?
110 |
IHF100-80-160A |
?
2900 |
65.4
93.5
121 |
18.2
26
33.6 |
32
28
21 |
66
73
65 |
8.6
9.3
10.6 |
?
11 |
?
5 |
?
159 |
?
220 |
IHF100-65-200 |
?
2900 |
70
100
130 |
19.4
27.8
36.1 |
52
50
42 |
64
72
71 |
15.5
18.91
20.94 |
?
30 |
?
5 |
?
210 |
?
400 |
IHF100-65-200 |
?
1450 |
35
50
65 |
9.7
13.9
18 |
13
12.5
10.5 |
60
68
63 |
2.06
2.5
2.95 |
?
4 |
?
4.5 |
?
210 |
?
140 |
IHF100-65-200A |
?
2900 |
65.4
93.5
121 |
18.2
26
33.6 |
46
44
37 |
63
71
70 |
13
15.02
17.4 |
?
22 |
?
5 |
?
197 |
?
310 |
IHF100-65-250 |
?
2900 |
70
100
130 |
19.4
27.8
36.1 |
87
80
68 |
62
69
68 |
26.6
31.6
35 |
?
45 |
?
4 |
?
255 |
?
450 |
IHF100-65-250 |
?
1450 |
30
50
60 |
8.33
13.9
16.7 |
21.2
20
18.5 |
58
63
62 |
3
4.3
4.72 |
?
5.5 |
?
4.5 |
?
255 |
?
170 |
IHF100-65-250A |
?
2900 |
65.4
93.5
121 |
16.2
26
33.6 |
76.5
70
59 |
60
68
67 |
20.25
26.2
28 |
?
37 |
?
4.5 |
?
238 |
?
410 |
七、IHF型氟塑料离心泵的安装尺寸：
 |
 |
|
电机型号/功率kw |
|
L |
B |
S |
P |
A |
W |
T |
H |
h |
f |
4-?d |
IHF32-25-125 |
Y802-4/0.75 |
780 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
Y802-2/1.1 |
780 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
Y90S-2/1.5 |
790 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
IHF32-25-160 |
Y802-4-0.75 |
780 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
Y90S-2/1.5 |
790 |
740 |
530 |
130 |
60 |
350 |
300 |
370 |
230 |
80 |
4-?19 |
Y90L-2/2.2 |
810 |
740 |
530 |
130 |
60 |
350 |
300 |
370 |
230 |
80 |
4-?19 |
IHF40-32-125 |
Y802-4/0.75 |
780 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
Y90S-2/1.5 |
790 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
Y90L-2/2.2 |
820 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
IHF40-32-160 |
Y802-4/0.75 |
780 |
740 |
530 |
130 |
60 |
320 |
270 |
350 |
230 |
80 |
4-?19 |
Y90S-2/1.5 |
800 |
740 |
530 |
130 |
60 |
350 |
300 |
370 |
230 |
80 |
4-?19 |
Y90L-2/2.2 |
810 |
740 |
530 |
130 |
60 |
350 |
300 |
370 |
230 |
80 |
4-?19 |
IHF50-32-125 |
Y802-4/0.75 |
800 |
740 |
530 |
130 |
60 |
350 |
300 |
370 |
230 |
80 |
4-?19 |
Y90S-2/1.5 |
810 |
750 |
530 |
130 |
60 |
350 |
300 |
360 |
220 |
80 |
4-?19 |
Y90L-2/2.2 |
820 |
750 |
530 |
130 |
60 |
350 |
300 |
360 |
220 |
80 |
4-?19
|
IHF50-32-160 |
Y802-4/0.75 |
820 |
820 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
80 |
4-?19 |
Y100L-2/3 |
900 |
800 |
455 |
175 |
60 |
390 |
340 |
480 |
220 |
80 |
4-?19 |
Y112M-2/4 |
900 |
820 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
80 |
4-?19 |
IHF50-32-200 |
Y90L-4/1.5 |
850 |
800 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
80 |
4-?19 |
Y132S1-2/5.5 |
970 |
850 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
80 |
4-?19 |
Y132S2-2/7.5 |
980 |
850 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
80 |
4-?19 |
IHF50-32-250 |
Y100L1-4/2.2 |
1030 |
920 |
560 |
200 |
80 |
480 |
430 |
520 |
290 |
100 |
4-?24 |
Y132S2-2/7.5 |
1180 |
1170 |
775 |
200 |
80 |
490 |
440 |
520 |
290 |
100 |
4-?24 |
Y160M1-2/11 |
1280 |
1170 |
775 |
200 |
80 |
490 |
440 |
520 |
290 |
100 |
4-?24 |
IHF60-50-125 |
Y802-4/0.75 |
800 |
750 |
530 |
130 |
60 |
350 |
300 |
360 |
220 |
80 |
4-?19 |
Y90L-2/2.2 |
850 |
820 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
80 |
4-?19 |
Y100L-2/3 |
870 |
770 |
550 |
110 |
60 |
320 |
270 |
360 |
220 |
80 |
4-?19 |
IHF60-50-160 |
Y90S-4/1.1 |
870 |
820 |
560 |
120 |
60 |
390 |
340 |
400 |
235 |
80 |
4-?19 |
Y112M-2/4 |
900 |
820 |
560 |
120 |
60 |
350 |
300 |
370 |
235 |
80 |
4-?19 |
Y132S1-2/5.5 |
960 |
840 |
600 |
120 |
60 |
390 |
340 |
400 |
235 |
80 |
4-?19 |
IHF60-40-200 |
Y90L-4/1.5 |
990 |
880 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
100 |
4-?19 |
Y132S2-2/7.5 |
1120 |
850 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
100 |
4-?19 |
Y160M1-2/11 |
1140 |
980 |
660 |
150 |
60 |
460 |
400 |
440 |
260 |
100 |
4-?19 |
IHF60-40-250 |
Y100L2-4/3 |
1030 |
920 |
560 |
200 |
80 |
480 |
430 |
520 |
290 |
100 |
4-?19 |
Y160M2-2/15 |
1180 |
1170 |
775 |
200 |
80 |
490 |
430 |
520 |
290 |
100 |
4-?19 |
Y160L-2/18.5 |
1330 |
1170 |
775 |
200 |
80 |
490 |
430 |
520 |
290 |
100 |
4-?24 |
IHF80-65-125 |
Y90S-4/1.1 |
820 |
800 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
100 |
4-?24 |
Y112M-2/4 |
900 |
820 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
100 |
4-?24 |
Y132S1-2/5.5 |
980 |
840 |
600 |
120 |
60 |
390 |
340 |
400 |
235 |
100 |
4-?24 |
IHF80-65-160 |
Y90L-4/1.5 |
840 |
800 |
560 |
130 |
60 |
390 |
340 |
380 |
260 |
100 |
4-?24 |
Y132S2-2/7.5 |
1040 |
850 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
100 |
4-?24 |
Y160M1-2/11 |
1140 |
980 |
660 |
150 |
60 |
460 |
400 |
440 |
260 |
100 |
4-?24 |
IHF80-50-200 |
Y100L2-4/3 |
940 |
850 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
100 |
4-?24 |
Y160M1-2/11 |
1000 |
960 |
660 |
150 |
60 |
460 |
400 |
460 |
270 |
100 |
4-?24 |
Y160M2-2/15 |
1020 |
960 |
660 |
150 |
60 |
460 |
400 |
460 |
270 |
100 |
4-?24 |
IHF80-50-250 |
Y112M-4/4 |
1050 |
920 |
560 |
200 |
80 |
480 |
430 |
510 |
285 |
100 |
4-?24 |
Y180M-2/22 |
1330 |
1170 |
775 |
200 |
80 |
490 |
430 |
510 |
285 |
100 |
4-?24 |
Y200L1-2/30 |
1430 |
1270 |
850 |
220 |
80 |
550 |
490 |
510 |
285 |
100 |
4-?24 |
IHF100-80-125 |
Y90L-4/1.5 |
960 |
800 |
560 |
130 |
80 |
390 |
340 |
380 |
260 |
100 |
4-?24 |
Y132S2-2/7.5 |
1040 |
850 |
560 |
140 |
80 |
390 |
340 |
380 |
260 |
100 |
4-?24 |
Y160M1-2/11 |
1140 |
980 |
660 |
150 |
80 |
460 |
400 |
440 |
270 |
100 |
4-?24 |
IHF100-80-160 |
Y100L1-4/2.2 |
940 |
850 |
560 |
140 |
80 |
390 |
340 |
460 |
270 |
100 |
4-?24 |
Y160M1-2/11 |
1120 |
1090 |
760 |
165 |
80 |
460 |
400 |
480 |
280 |
100 |
4-?24 |
Y160M2-2/15 |
1140 |
1090 |
760 |
165 |
80 |
460 |
400 |
480 |
280 |
100 |
4-?24 |
IHF100-65-200 |
Y112M-4/4 |
1050 |
920 |
560 |
200 |
80 |
480 |
430 |
525 |
300 |
100 |
4-?28 |
Y180M-2/22 |
1280 |
1220 |
880 |
190 |
80 |
570 |
500 |
525 |
300 |
100 |
4-?28 |
Y200L1-2/30 |
1380 |
1220 |
880 |
190 |
80 |
570 |
500 |
525 |
300 |
100 |
4-?28 |
IHF100-65-250 |
Y132S-4/5.5 |
1140 |
950 |
560 |
160 |
80 |
610 |
510 |
550 |
300 |
100 |
4-?28 |
Y200L2-2/37 |
1380 |
1220 |
880 |
200 |
80 |
630 |
525 |
550 |
300 |
100 |
4-?28 |
Y225L-2/45 |
1780 |
1450 |
1280 |
200 |
80 |
630 |
560 |
550 |
300 |
100 |
4-?28 |

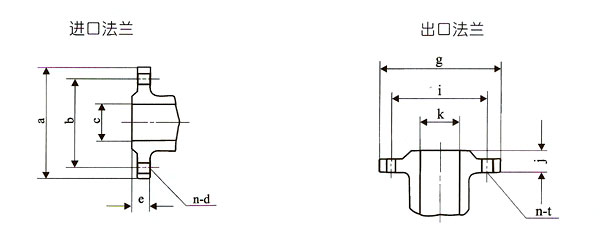

IHF型氟塑料离心泵的法兰：
型号 |
进口法兰尺寸 |
出口法兰尺寸 |
c |
a |
b |
e |
n-d |
k |
g |
i |
j |
n-t |
IHF32-25-125 |
32 |
120 |
90 |
16 |
4-14 |
25 |
100 |
75 |
16 |
4-14 |
IHF32-25-160 |
IHF40-32-125 |
40 |
130 |
100 |
18 |
4-14 |
32 |
120 |
90 |
18 |
4-14 |
IHF40-32-160 |
IHF50-32-125 |
50 |
165 |
125 |
20 |
4-18 |
32 |
140 |
100 |
18 |
4-18 |
IHF50-32-160 |
32 |
145 |
110 |
18 |
IHF50-32-200 |
IHF50-32-250 |
IHF60-50-125 |
65 |
185 |
145 |
20 |
4-18 |
50 |
165 |
125 |
20 |
4-18 |
IHF60-50-160 |
IHF60-40-200 |
40 |
150 |
110 |
18 |
IHF60-40-250 |
IHF80-65-125 |
80 |
200 |
160 |
20 |
8-18 |
65 |
185 |
145 |
20 |
4-18 |
IHF80-65-160 |
IHF80-50-200 |
50 |
165 |
125 |
20 |
IHF80-50-250 |
IHF100-80-125 |
100 |
220 |
180 |
22 |
8-18 |
80 |
200 |
160 |
20 |
8-18 |
IHF100-80-160 |
IHF100-65-200 |
65 |
185 |
145 |
20 |
4-18 |
IHF100-65-250 |
八、IHF型氟塑料离心泵的安装与注意事项
1．IHF型氟塑料离心泵的安装是否合理，对泵的正常运行与使用寿命有极其重要影响，故安装和校正必须仔细进行。
2．对照安装尺寸预埋好底脚螺栓，做好混凝土基础工作。
3．侍基础水泥凝固后，将泵安装基础上，应用水平似检查泵和电机轴的水平惰况，如不水平，应用垫铁调正直至水平，调妥后拧紧底脚螺母。
4．检查IHF型氟塑料离心泵的转动部件是否有卡住擦碰现象，应严格检查泵轴与电机的同轴度，可用薄片调整使其同心，后用手转动联轴器，转动轻松均匀无擦碰现象则为正常。
5．IHF型氟塑料离心泵的吸人和吐出管路应有各自的支架，不允许管路的重量直接由泵来承受，以免把泵压坏。
6．IHF型氟塑料离心泵的安装位置高于液面(在泵的吸程允许范围内)时，应在吸人管路端部安装上底阀，并在排出管路上设置灌液螺孔或阀门，供泵起动前灌液之用；泵的安装位置低于液面时，应在吸人管路上按装控制阀门和过滤装置，以防止杂物吸入泵内，过滤面积应大于管路面积的3—4倍。
7．扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀，以防止突然停机时的水锤破坏。
8．必须保证IHF型氟塑料离心泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。
九、IHF型氟塑料离心泵的起动、运行与停止
1．IHF型氟塑料离心泵起动前应将泵内灌满加足输送的液体，严禁无液起动。
2．关闭出口阀门，接通电源后马上检查泵的转向必须按泵的转向箭头致，严禁逆向运转。
3．IHF型氟塑料离心泵起动后达到正常转速时，再逐渐打开出口阀门，并调节到所需要的工况投入运行。在吐出管路上的阀门关闭情况下，泵连续工作的时间不能超过3分钟。
4．停机时应先将出口的阀门关闭，然后再切断电源。
十、IHF型氟塑料离心泵的维修与保养
1．定期检查IHF型氟塑料离心泵和电机，更换易损零件。
2．经常注意对轴承箱加注优质钙基润滑脂、以保证轴承良好的润滑状态。
3．长期停机不使用时，除将泵内腐蚀性液体放净外，更应注意各部件及泵内流道的清洗干净，并切断电源。
4．IHF型氟塑料离心泵严禁空载运转。
5．IHF型氟塑料离心泵介质中如含有固体颗粒时，应在泵人口处须加过滤器。
十一、IHF型氟塑料离心泵的故障与排除
IHF型氟塑料离心泵故障 |
IHF型氟塑料离心泵原因 |
IHF型氟塑料离心泵排除方法 |
IHF型氟塑料离心泵不出液体 |
l、电机转向不对
2、泵体内储液不足
3、吸人管内有空气漏入 |
1、调整转向
2、重新加足液体
3、排除空气体 |
IHF型氟塑料离心泵不吸液体 |
1、底阀没有打开或堵塞
2、吸程太高或吸入管路太长
3、吸入管路有杂物质堵塞 |
1、校正或更换底阀
2、降低吸程或缩短管路
3、清除堵塞杂物 |
IHF型氟塑料离心泵流量不足 |
1、叶轮损坏
2、吸入或出口部分被堵塞
3、功率不足转速太低 |
1、更换叶轮
2、清除堵塞杂物
3、检查电机提高转速 |
IHF型氟塑料离心泵扬程不足 |
1、叶轮损坏
2、输送介质内有空气
3、转速不够 |
1、更换叶轮
2、重新灌注液体或排除空气
3、检查电机提高转速 |
噪音或振动 |
1、泵轴与电机轴不同心
2、底脚螺母松动
3、吸程太高 |
l、校正泵与电机同轴度
2、拧紧底脚螺母
3、降低安装高度 |
轴承温升过高 |
1、轴承损坏
2、润滑脂变质干燥或缺少 |
1、更换
2、更换、加注润滑脂 |
轴承温升过高 |
1、机械密封件损坏
2、连接螺栓有松动现象 |
1、更换
?2、拧紧各部位螺栓 |
十二、IHF型氟塑料离心泵的曲线：
同类产品：
IHF氟塑料离心泵，FSB氟塑料离心泵，GBF型衬氟管道泵，IGF型氟塑料管道泵，FSB塑料离心泵，UHB工程塑料离心泵，IH不锈钢离心泵，FB型耐腐蚀离心泵，FZB氟塑料离心式自吸泵，FSG氟塑料耐高温耐腐蚀离心泵
大类产品：
化工泵系列，玻璃钢泵系列，磁力泵系列，离心泵系列，自吸泵系列，液下泵系列，砂浆泵系列，碱液泵系列，稀酸泵系列，浓酸泵系列，高温泵系列，阀门系列
IHF型氟塑料离心泵的订货须知:
一、请提供以下详细数据：①IHF型氟塑料离心泵的产品名称与型号②IHF型氟塑料离心泵的口径（mm）③IHF型氟塑料离心泵的扬程（m）④IHF型氟塑料离心泵的流量⑤IHF型氟塑料离心泵的电机功率（KW）⑥IHF型氟塑料离心泵的转速（r/min）⑦IHF型氟塑料离心泵的电压〔V〕⑧IHF型氟塑料离心泵的吸程（m）⑨IHF型氟塑料离心泵是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的IHF型氟塑料离心泵的产品型号，请按IHF型氟塑料离心泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
四、我公司服务电话：400-6064-114
感谢您访问我公司的网站【http://www.shhgb.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
产品相关关键字：IHF型氟塑料离心泵，IHF氟塑料离心泵，IHF型离心泵，氟塑料离心泵 |
